加工中心如何对刀？

加工中心FANUC-Series Oi-MF系统、Z轴对刀仪对刀

加工中心如何对刀？这些基础知识需要知道。

如果要加工产品，那么在这之前，多刀和分中心是必须要做的。这节首先讲一下对刀。

因为加工中心上面每把刀具的长度是不同的，所以需要让机床知道刀具切削点在坐标系里的位置。那么对刀是操作的基本技能。在这里介绍最普遍的对刀器对刀。随着加工经验的增加。也会接触到另外一些有趣的对刀方式。如对刀棒对刀，自动对刀系统激光对刀等

我们以法兰克加工中心为例。现在有一把数控刀具需要对刀。

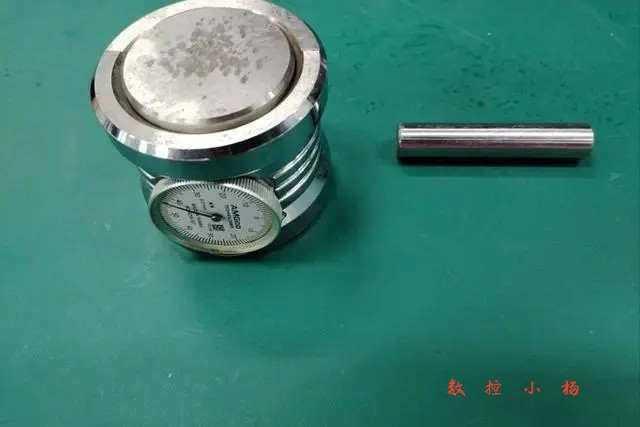

需要用到的是如下图:

需要校准对刀仪如下

在MDI模式下

在MDI模式

T2直径12的铣刀

输入T2 M6

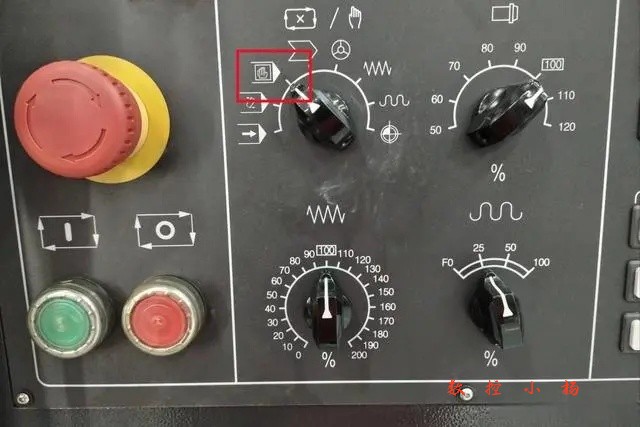

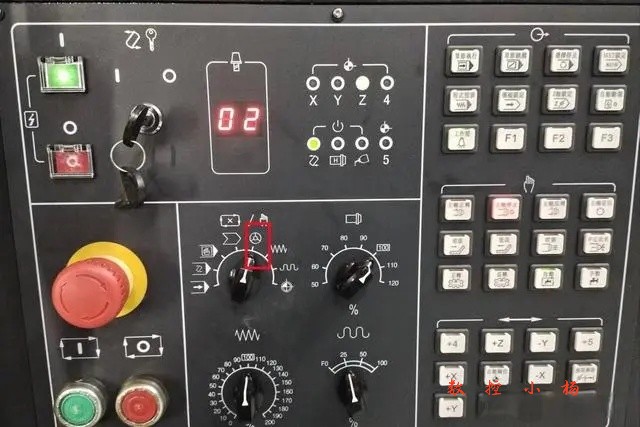

模式选择手轮模式图

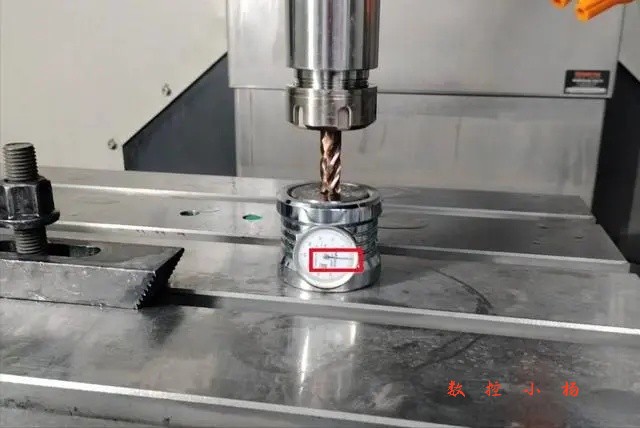

用手轮模式移动至对刀器如下图

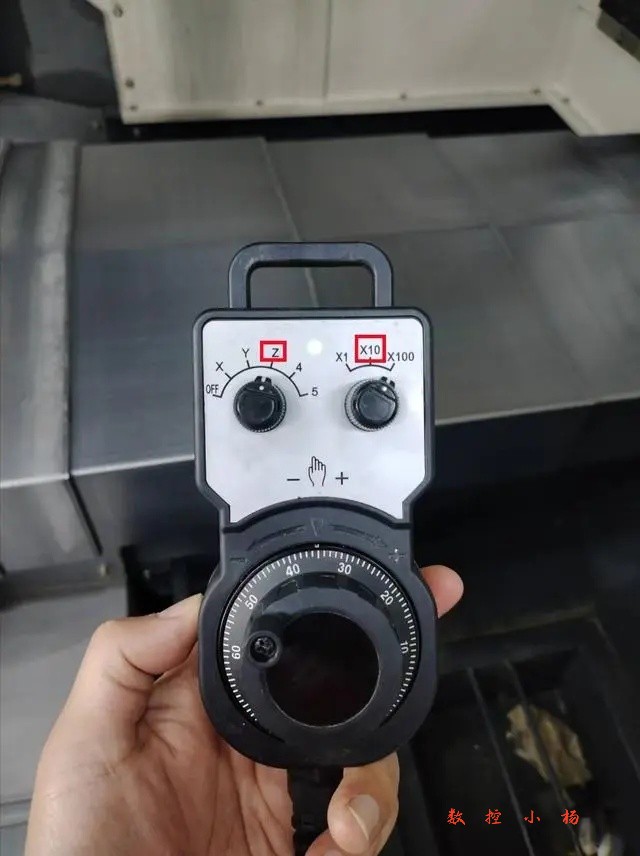

注意快接近对刀器时需要用到手轮X10倍率慢速对刀

红色标记X10倍率慢速对刀

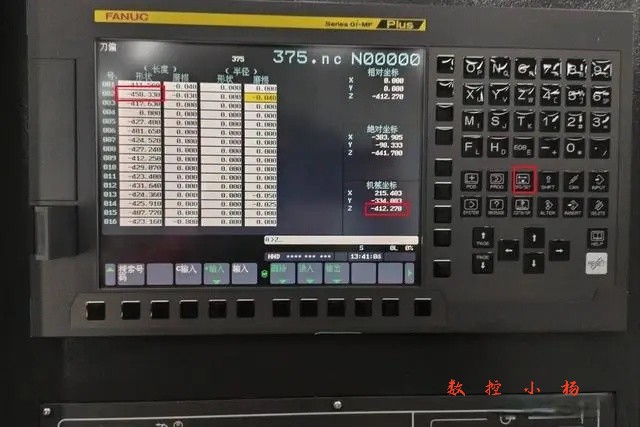

选择OFS/SET刀补设定

机械坐标输入即

到这里有的小伙伴会会有疑问，为什么刀具长度数值与机械坐标一致？

有的师傅对刀会把对刀的刀棒输入磨损里，或者找产品加工坐标系算一个差值，如刀具接触产品时数值，输入坐标G54在用刀具长度减去坐标值即使加工坐标。小杨个人觉得对新手不友好，故解释

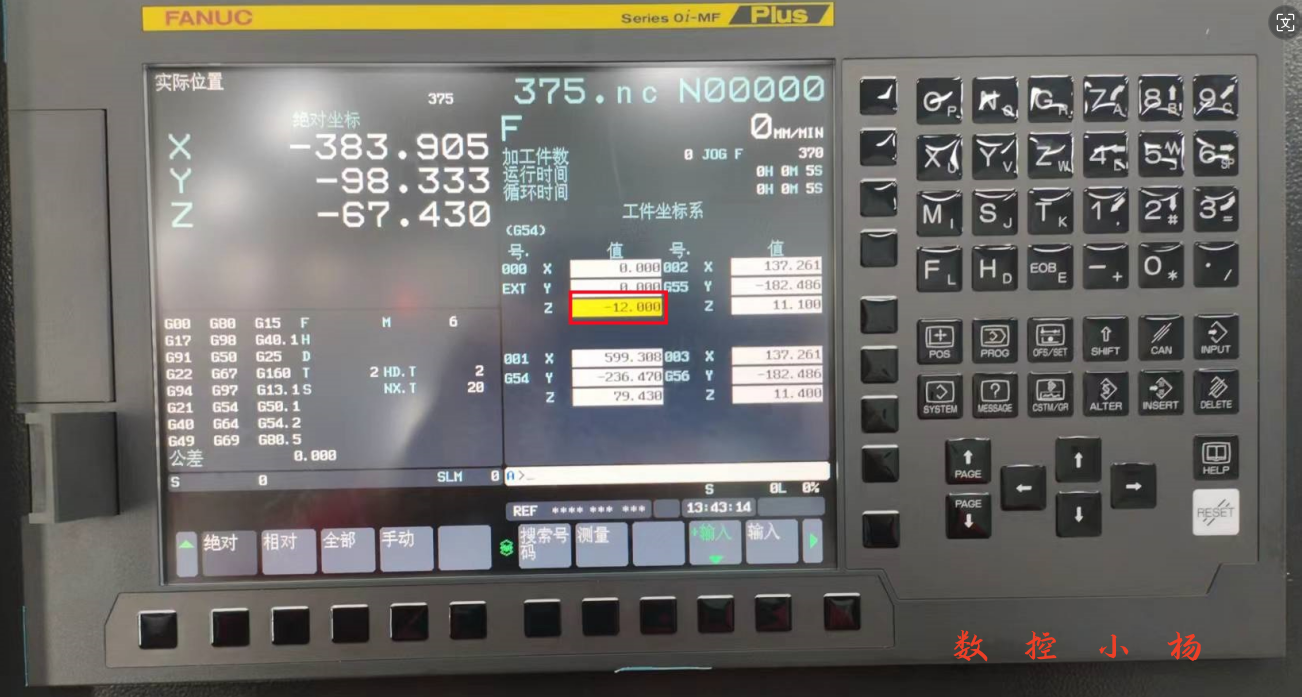

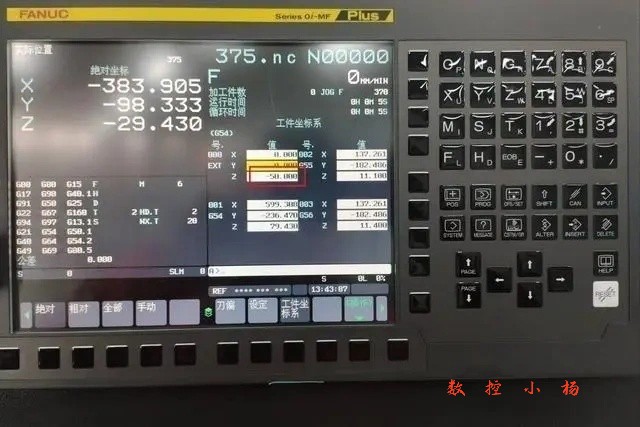

小杨把对刀器的50段差输入EXT总坐标器里-50系统自动计算，方便新手

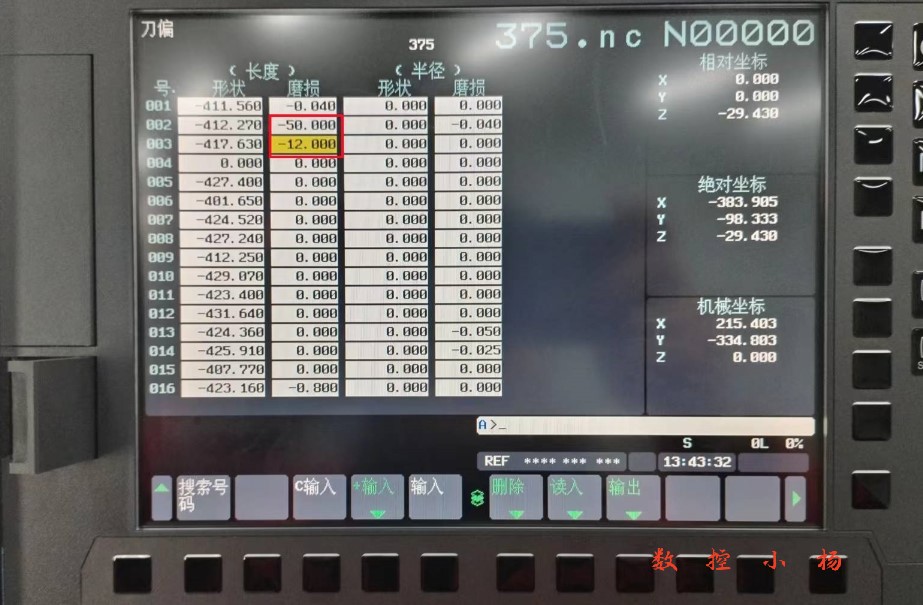

刀棒对刀差值如下

有的师傅喜欢这样对刀如下图红色标记

其实效果都是一样的，看新手朋友喜欢接受那个

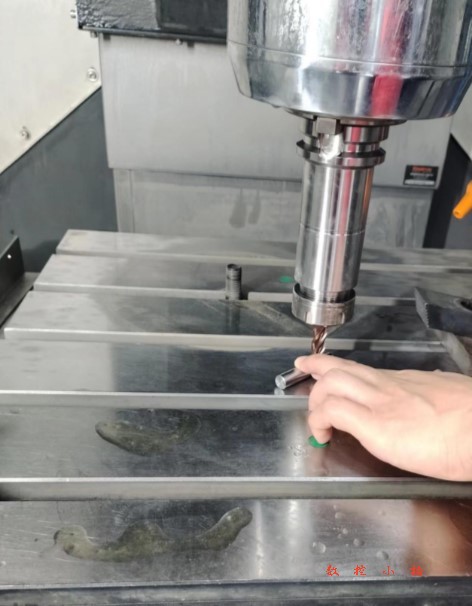

刀棒对刀如下图

步骤如上一致，注意！！！对刀需要刀具一点一点向上抬，手轮模式选择x10倍率，可以顺利通过刀棒即可。
