毛坯的设定

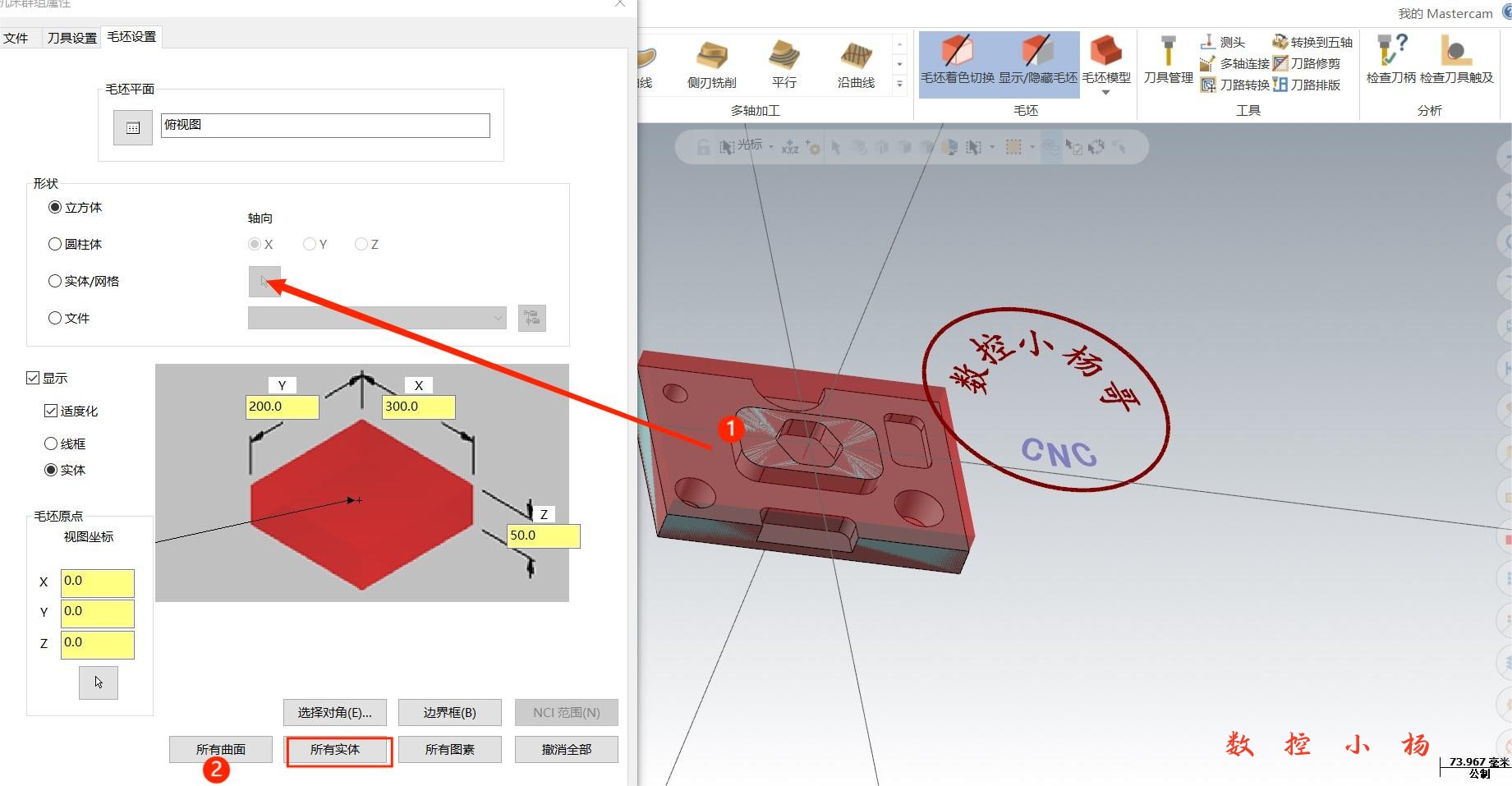

一般情况毛坯的设定,可以在“机床群组属性”里面的“毛坏设置”选项卡下进行立方体和圆柱体的定义。为了让操作者看到模拟仿真达到的真实效果,可以利用 Mastercam 的CAD功能把粗轮廓的毛坏绘制出来,选择实体模型定义,如图所示,链轮材料为钢件。

立方体毛坯可通过“边界盒/选择对角/所有实体/所有曲面/所有图形”来设置;

圆柱体毛坯可通过“边界盒/所有实体/所有曲面/所有图形”来设置;

铸件、锻件等非基本实体的毛坯可以通过“实体/STL 文件”来设置;

先前工序实体仿真结果可保存为STL 文件,作为后续工序仿真的毛坯。
