机床坐标系和工件坐标系区别是什么?

很多朋友不是机械相关专业，来学习CNC确实不明白坐标系什么干什么的。今天小杨就用最白的大白话来解释，机床坐标系与工件坐标系到底是什么，它们又有着什么关系呢。机床坐标系，又称机械坐标系，也是机床回机械原点的坐标系。

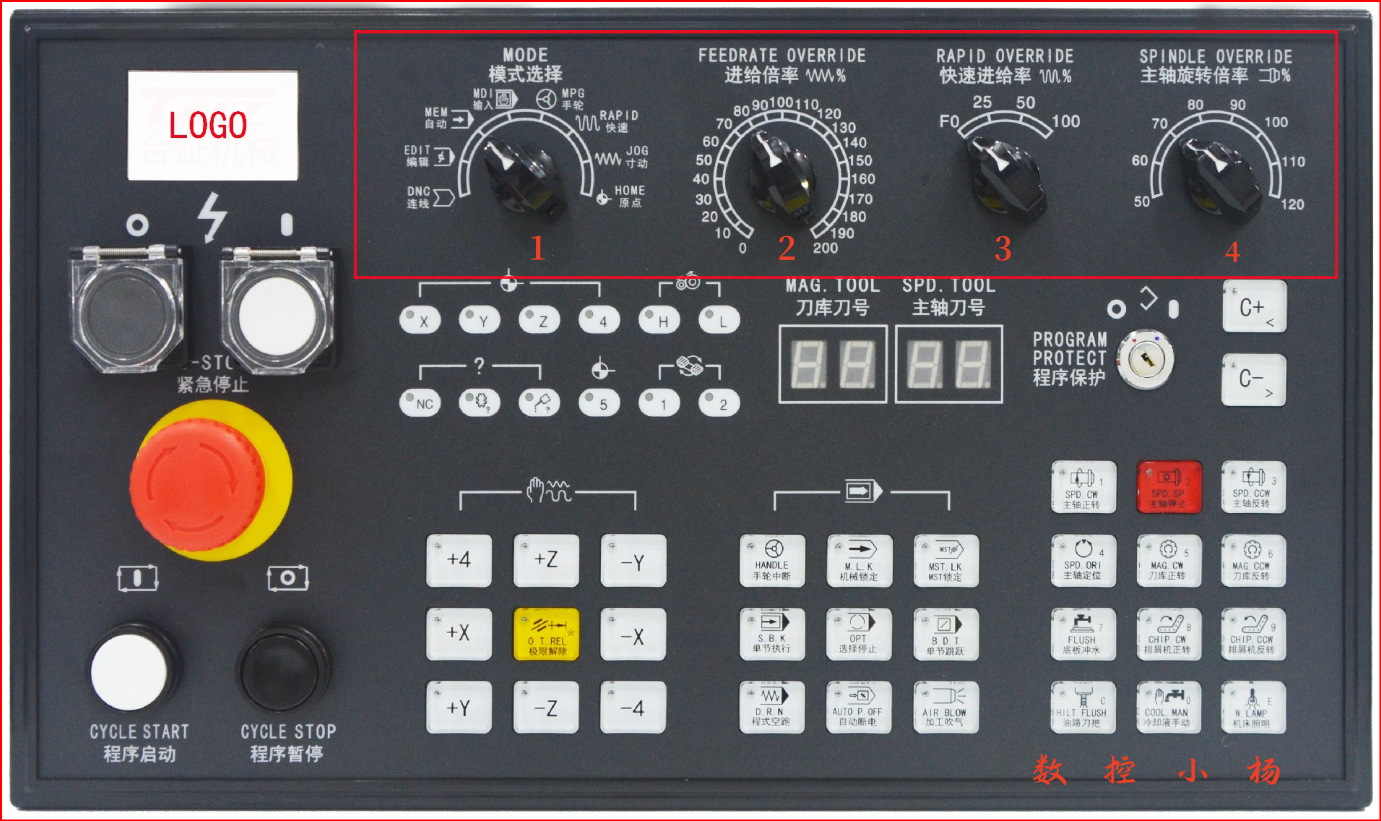

控制面板

他是固有的坐标系，是CNC机床出产就设定好的坐标系。操作人员是不可以更改的坐标系，而且每次开机关机回原点与参考点重合，如果机械坐标系与参考点有误差那么做出来的产品就会有偏差，机械坐标是原始参考点的意思这么理解应该简单一点。

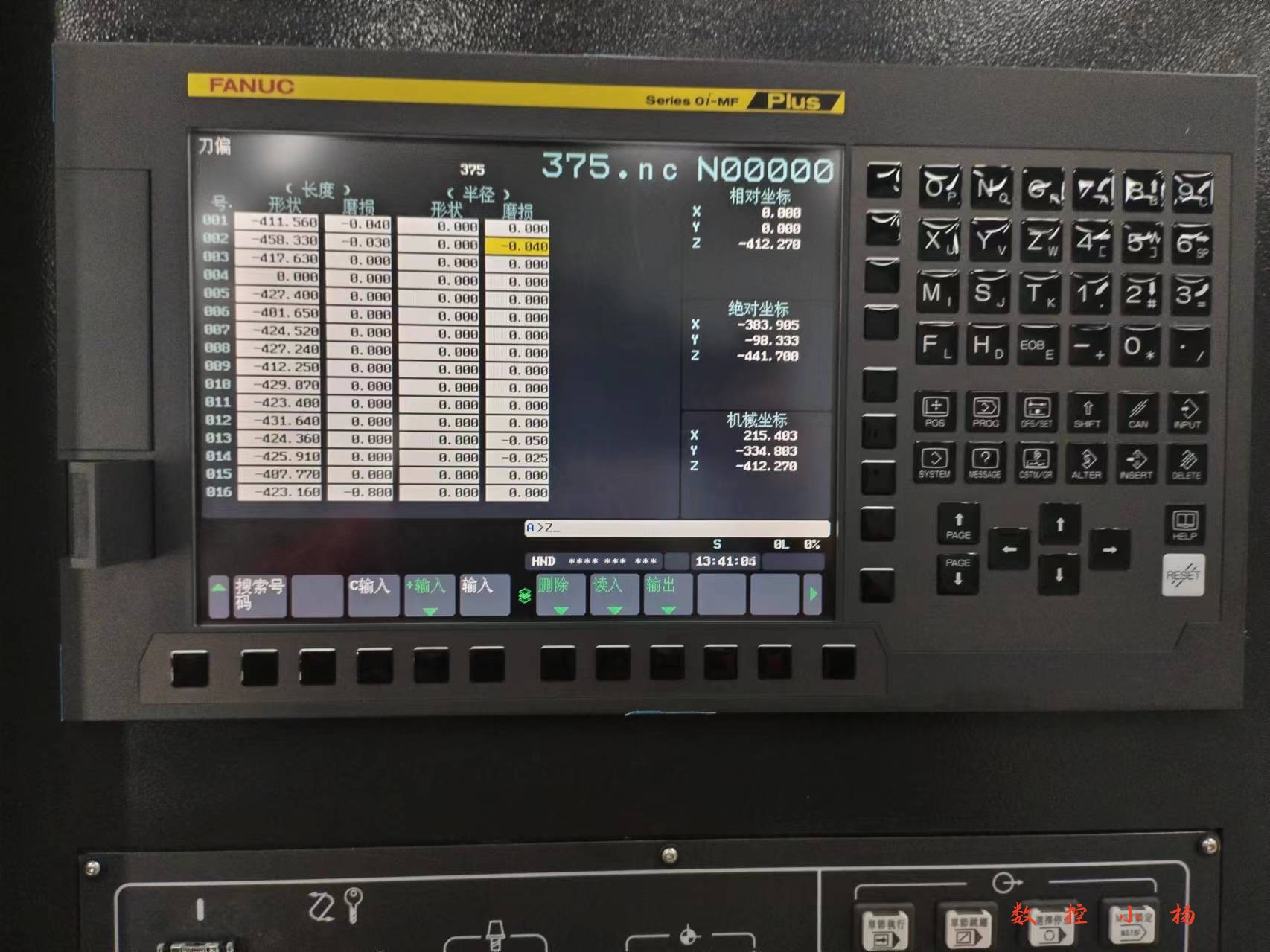

控制面板

那么工件坐标系又是什么呢，是用来干什么的呢？工件坐标系是确定产品横平竖直摆放在机床工作台上的位置，例如大家都知道随便仍一块砖或石头摆放的位置都是不确定的，所以机床上加工产品会有夹具而且还是固定不动的。

加工图片

工件坐标系哪里来的呢？工件零点的位置是调机人员任意摆放的，其摆放位置是通过，对刀长度，找工件坐标系这几项操作，来确定刀具，坐标位点和工件编程人员的原点重合，确定产品的位置 。工件坐标系是编程人员在用软件编制NC程序时根据产品的特点选定的，有的产品是四面分中大多用于毛坯加工，有的是单边零点如下图。

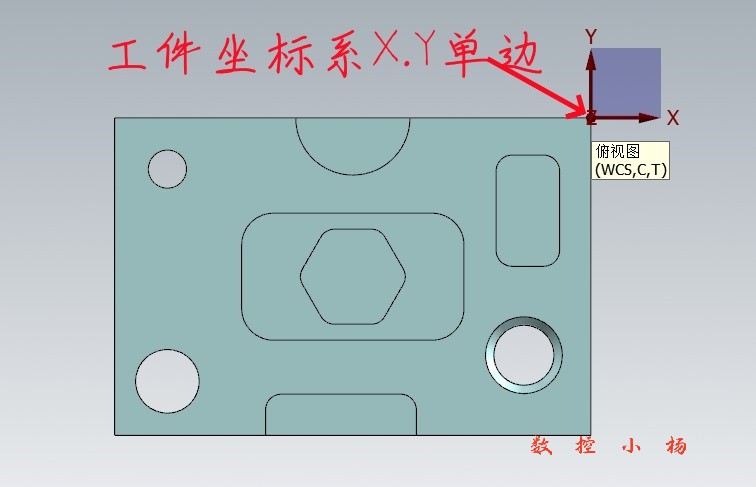

工件坐标系;单边

工件坐标系;分中
